BSL? 拉鉚螺柱可實現汽車鈑金上預制孔的無損、快速連接，并提供外螺紋支撐。
BSL? 拉鉚螺柱由鉚螺母零件和螺栓零件壓合而成，通過拉鉚方式將螺柱一次性連接至鈑金孔，提供外螺紋支撐，同時也可滿足防松、防轉、防水密封等要求。
連接特點：
1.為金屬薄板提供螺紋連接;解決金屬薄板、薄管焊接螺栓易熔易變行等;
2.單側安裝，效率高
3.鉚接牢固
4.安裝成本低
5.可適應多種材質的鉚接板(鋼、鋁、塑料等)
BSL? 拉鉚螺柱根據鉚螺母的頭部和桿部型式，分為平頭型、沉頭型，六角型、圓柱外花紋型。
根據防松及密封防水要求，可在螺桿部位涂膠和螺母法蘭根部涂膠兩種涂膠方式組合。
產品代碼 | D | d | dk | k | L | L1 | d0 | h1 | h |
公稱 | Max | Max | Max | Max | 參考 | 推薦 | 參考 | 推薦 | |
B1142-YW-050145_100 | M5 | 6.98 | 9 | 1 | 14.5 | 10 | 7.0-7.2 | 12.5-14.0 | 0.5-3.0 |
B1142-YW-050145_150 | 15 | 17.5-19.0 | |||||||
B1142-YW-060175_150 | M6 | 8.98 | 11.5 | 1.2 | 17.5 | 15 | 9.0-9.2 | 17.5-19.0 | 1.0-3.0 |
B1142-YW-060175_200 | 20 | 22.5-24.0 | |||||||
B1142-YW-060175_250 | 25 | 27.5-29.0 | |||||||
B1142-YW-060175_300 | 30 | 32.5-34.0 | |||||||
B1142-YW-060195_150 | 19.5 | 15 | 17.5-19.0 | 3.0-5.0 | |||||
B1142-YW-060195_200 | 20 | 22.5-24.0 | |||||||
B1142-YW-060195_250 | 25 | 27.5-29.0 | |||||||
B1142-YW-060195_300 | 30 | 32.5-34.0 | |||||||
B1142-YW-080185_150 | M8 | 10.98 | 14.5 | 1.5 | 18.5 | 15 | 11.0-11.2 | 17.5-19.0 | 1.0-3.0 |
B1142-YW-080185_200 | 20 | 22.5-24.0 | |||||||
B1142-YW-080185_250 | 25 | 27.5-29.0 | |||||||
B1142-YW-080185_300 | 30 | 32.5-34.0 | |||||||
B1142-YW-080205_150 | 20.5 | 15 | 17.5-19.0 | 3.0-5.0 | |||||
B1142-YW-080205_200 | 20 | 22.5-24.0 | |||||||
B1142-YW-080205_250 | 25 | 27.5-29.0 | |||||||
B1142-YW-080205_300 | 30 | 32.5-34.0 |
螺紋規格D （mm） | 螺紋保載 （N）Min | 破壞扭矩 （N.m）Min | 轉動扭矩 （N.m）Min |
M5 | 8230 | 7.6 | 2 |
M6 | 11600 | 13 | 4.5 |
M8 | 21200 | 33 | 5.5 |
表面防護依據產品材質和安裝環境要求而定。螺母和螺桿材料牌號和防護種類如下：
區分 | 材料類 | 材料牌號 | 材料標準 | 連接強度 | 表面處理及防護等級 （以中性鹽霧試驗條件） | 防水要求 |
螺母 | 低碳鋼 | SWCH10A | JIS G3507-1 | -- | 中級：鍍鋅三價鉻鈍化，5um以上，72H無白銹 重級：鍍鋅鎳合金，無色鈍化，8-25um，480H無白銹 | 螺母法蘭根本涂膠，可滿足IP67密封等級要求。
|
螺桿 | 中碳鋼 | SWCH35K 10B21 | JIS G3507-1 | 9.8級/10.9級 |
品種 | 材質 | 表面處理 | ||
螺母 | 螺桿 | 螺母 | 螺桿 | |
沉頭半六角 | SWCH10A | SWCH35K 10B21 | 鍍鋅 /鍍鋅鎳合金 | 鍍鋅 /鍍鋅鎳合金 |
1 產品安裝步驟
1）選擇匹配拉力的氣動式鉚螺柱槍?zhuān)惭b匹配直徑規格的槍嘴，并根據安裝厚度及工具說明書規定，調整合適拉鉚行程；
2）裝入產品，進行空拉試驗；

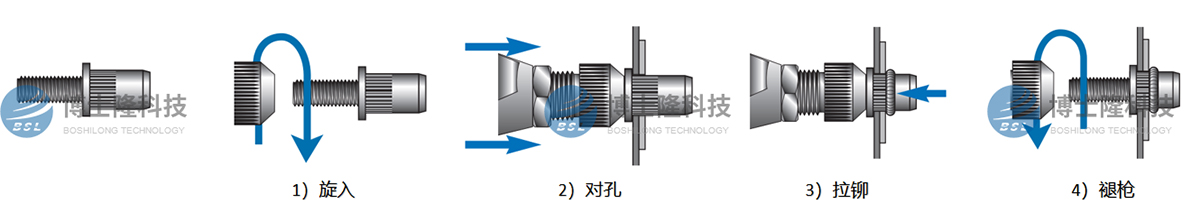

3）在試驗鈑金上進行實鉚測試，如下圖1步驟。
4）觀察產品安裝后的夾緊狀態是否正常。
5）（判定安裝是否失效，請參加后文--產品安裝失效模式圖片）
1.2 操作步驟
手持產品將螺桿輕推入槍頭，注意產品應保持垂直方向，此時工具槍頭自動旋轉，旋入螺桿至緊貼螺母平面，再將工具以垂直鈑金平面方向穿入安裝孔、貼緊鈑金面，然后扣動扳機，螺桿正向旋轉開始拉鉚，行程到底后槍頭自動反向旋出回位，此時一次拉鉚動作結束，然后進行下一個工作循環。
