Min

max

min

Max

Min

Min

公稱

max

min

max

min

B4020-F-05-0060

M5

1

5.75

5

11.8

9.8

8.79

6

6.2

5.7

8

7.78

B4020-F-06-0070

M6

1.1

6.75

6

14.2

12.2

11.05

7

7.3

6.8

10

9.78

B4020-F-08-0090

M8

1.2

8.75

8

17.9

15.8

14.38

9

9.4

8.74

13

12.73

B4020-F-10-0110

M10

1.5

10.8

10

21.8

19.6

16.64

11

11.4

10.34

15

14.73

B4020-F-12-0130

M12

1.8

13

12

26

23.8

20.03

13

13.8

12.57

18

17.73

B4020-F-14-0150

M14

2.1

15.1

14

29.9

27.6

23.36

15

15.9

14.8

21

20.67

B4020-F-16-0180

M16

2.4

17.3

16

34.5

31.9

26.75

18

18.3

17.2

24

23.67

B4020-F-20-0220

M20

3

21.6

20

42.8

39.9

32.95

22

22.4

20.3

30

29.16

B4020-F-08-3090

M8×1

1.2

8.75

8

17.9

15.8

14.38

9

9.4

8.74

13

12.73

B4020-F-10-3110

M10×1

1.5

10.8

10

21.8

19.6

16.64

11

11.4

10.34

15

14.73

B4020-F-10-9110

M10×1.25

1.5

10.8

10

21.8

19.6

16.64

11

11.4

10.34

15

14.73

B4020-F-12-4130

M12×1.5

1.8

13

12

26

23.8

20.03

13

13.8

12.57

13

12.73

B4020-F-12-9130

M12×1.25

1.8

13

12

26

23.8

20.03

13

13.8

12.57

18

17.73

B4020-F-14-4150

M14×1.5

2.1

15.1

14

29.9

27.6

23.36

15

15.9

14.8

18

17.73

B4020-F-16-4180

M16×1.5

2.4

17.3

16

34.5

31.9

26

18

18.3

17.2

24

23.67

B4020-F-20-4220

M20×1.5

3.0

21.6

20

42.8

39.9

32.95

22

22.4

20.3

30

29.16

通用技術條件

GB/T 16938

螺紋

公差

6H

標準

GB/T 193、GB/T 9145

機械性能

等級

8、10(QT)、12(QT)

標準

GB/T 3098.2、GB/T 3098.9

公差

產品等級

D≤16 mm:A級；D>16 mm;B級

標準

GB/T 3103.1

表面缺陷

GB/T 5779.2

表面處理

不經處理；
電鍍技術要求按GB/T 5267.1；
非電解鋅片涂層技術要求按GB/T 5267.2；
如需其他技術要求或表面處理，應由供需協議。

驗收及包裝

GB/T 90.1、GB/T 90.2

QT——淬火并回火。

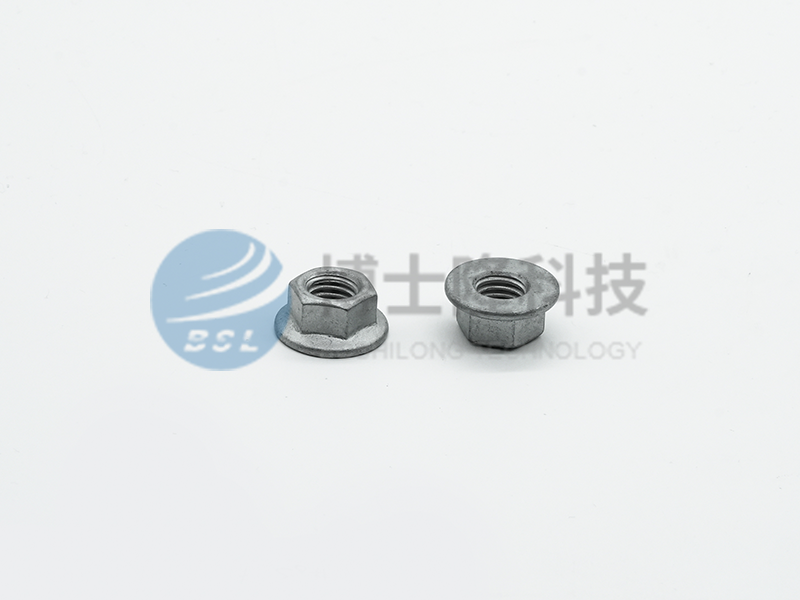

六角法蘭螺母B4020-F

SWCH10A

JIS G3507-1

鍍鋅

SWCH22A

10B21

SAE J403
