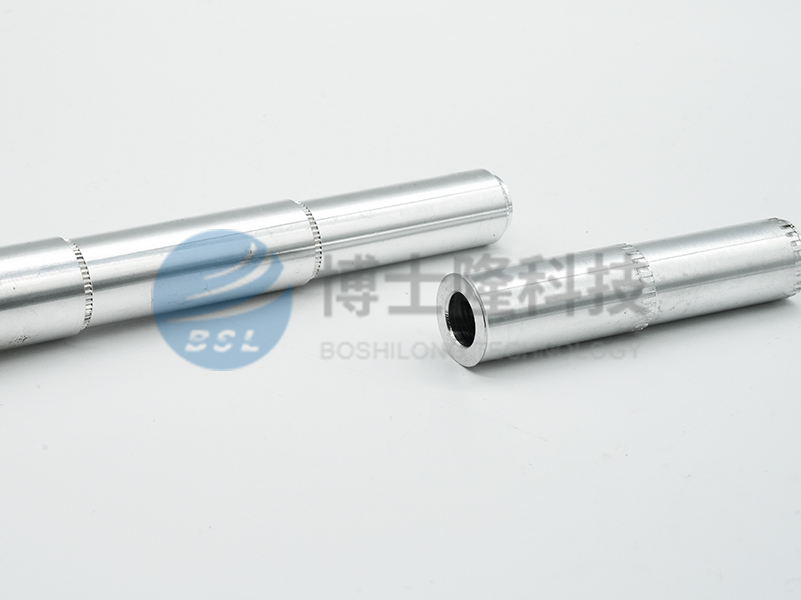

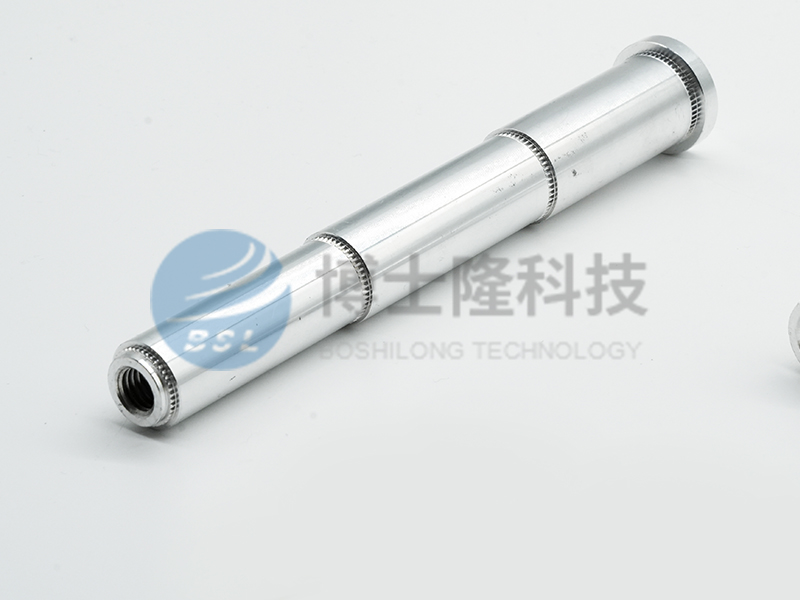

BSL? 套筒零件可通過嵌入鋁型材增加局部結構連接強度，并可提供內螺紋孔支撐。

適用于矩形鋁型材，提供較強的內螺紋連接結構。

套筒的系列化產品，適應不同板厚高拉脫力、高扭矩，具有良好的防轉性能膨脹變形量大，對孔精度要求低定位要求低，安裝效率高。

BSL? 套筒系列按材質分有鋁合金套筒、鋼套筒，按孔型分有通孔螺紋、盲孔螺紋、光孔。

規格類型:M6-M14，或各規格無螺紋圓柱孔。

注1：表中未列明的規格，可以根據實際型材安裝所需尺寸定制。

表面防護依據產品材質和安裝環境要求而定。推薦的材料牌號和防護種類如下：

材料類別

材料牌號

材料標準

連接強度

表面處理及防護等級

鋁合金

6082

7A03

7075

GB/T 3190

GB/T 3191

中

本色或陽極氧化

碳鋼

SWCH35K

45#

JIS G3507-1

GB/T 699

1）鍍鋅：

環保蘭鋅，5um以上，72H無紅銹

2）鍍鋅鎳合金：

無色鈍化，8-15um，480H無基體腐蝕

1.1　產品安裝步驟

套筒安裝采用的工裝及安裝步驟見下圖。

采用數控油壓設備壓裝，設備應具有工作壓力、工作行程、速度可調的控制系統。

壓裝時應保持型材的穩固和水平，并要保持其軸心與型材平面垂直。壓裝過程應平穩、均勻加載，壓裝速度和工作壓力應符合表5規定。

壓裝后，套筒的口面應與型材平面持平或略低于型材平面。


00001注：1）沖頭與定位座應有由碳鋼或合金鋼制作，硬度應≥40HRC。沖頭外形尺寸應根據產品結構和實際安裝要求與客戶協商確定。定位座的桿部外徑應小于螺紋小徑0.05～0.10mm。
