凸緣盲孔螺紋套筒(B5012-TM)
BSL? 套筒零件可通過嵌入鋁型材增加局部結構連接強度，并可提供內螺紋孔支撐。
適用于矩形鋁型材，提供較強的內螺紋連接結構。
套筒的系列化產品，適應不同板厚高拉脫力、高扭矩，具有良好的防轉性能膨脹變形量大，對孔精度要求低定位要求低，安裝效率高。
股票代碼 874188 國 家 級 專 精 特 新 重 點 小 巨 人 企 業
BSL? 套筒零件可通過嵌入鋁型材增加局部結構連接強度，并可提供內螺紋孔支撐。
適用于矩形鋁型材，提供較強的內螺紋連接結構。
套筒的系列化產品，適應不同板厚高拉脫力、高扭矩，具有良好的防轉性能膨脹變形量大，對孔精度要求低定位要求低，安裝效率高。
BSL? 套筒系列按材質分有鋁合金套筒、鋼套筒，按孔型分有通孔螺紋、盲孔螺紋、光孔。
規格類型:M6-M14，或各規格無螺紋圓柱孔。
產品代碼 | D | L | d | d1 | d3 | k | d3 | d0 | h | h1 | L0 |
公稱 | 公稱 | 公稱 | 公稱 | 公稱 | Max | ||||||
B5012-TM-060450 | M6 | 45 | 11 | 9 | 14.6 | 3.0 | 11 | 9 | ＞2.0 | ＞2.0 | 45 |
B5012-TM-080450 | M8 | 45 | 13 | 11 | 16.6 | 3.0 | 13 | 11 | ＞2.0 | ＞2.0 | 45 |
B5012-TM-100550_P125 | M10×1.25 | 55 | 17 | 15 | 20.6 | 3.0 | 17 | 15 | ＞2.0 | ＞2.0 | 55 |
B5012-TM-120550_P125 | M12×1.25 | 55 | 18 | 16 | 24.0 | 3.0 | 18 | 16 | ＞2.0 | ＞2.0 | 55 |
B5012-TM-140550_P150 | M14×1.5 | 55 | 20 | 18 | 26.0 | 4.0 | 20 | 18 | ＞2.0 | ＞2.0 | 55 |
注1：代碼P125表示細牙，牙距P=125mm。
表中未列明的規格，可以根據實際型材安裝所需尺寸定制。
螺紋規格D（mm） | 螺紋保載 N（min） | 失效力矩N.M(min) | 推出力 N（min） | 拉脫力 N（min） |
M6 | 17200 | 15 | 2500 | 5000 |
M8 | 38100 | 39 | 2500 | 20000 |
M10×1.25 | 60300 | 73 | 2000 | 20000 |
M12×1.25 | 88500 | 80 | 2500 | 30000 |
M14×1.5 | 120800 | 90 | 2500 | 30000 |
表面防護依據產品材質和安裝環境要求而定。推薦的材料牌號和防護種類如下：
材料類別 | 材料牌號 | 材料標準 | 連接強度 | 表面處理及防護等級 |
鋁合金 | 6082 7A03
7075 | GB/T 3190
GB/T 3191 | 中 | 本色或陽極氧化 |
碳鋼 | SWCH35K 45# | JIS G3507-1 GB/T 699 | 1）鍍鋅： 環保蘭鋅，5um以上，72H無紅銹 2）鍍鋅鎳合金： 無色鈍化，8-15um，480H無基體腐蝕 |
1.1 產品安裝步驟

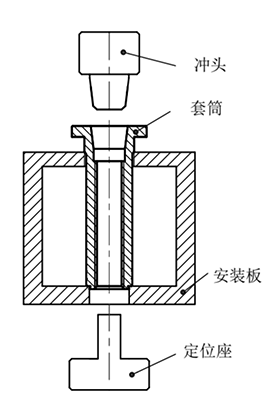

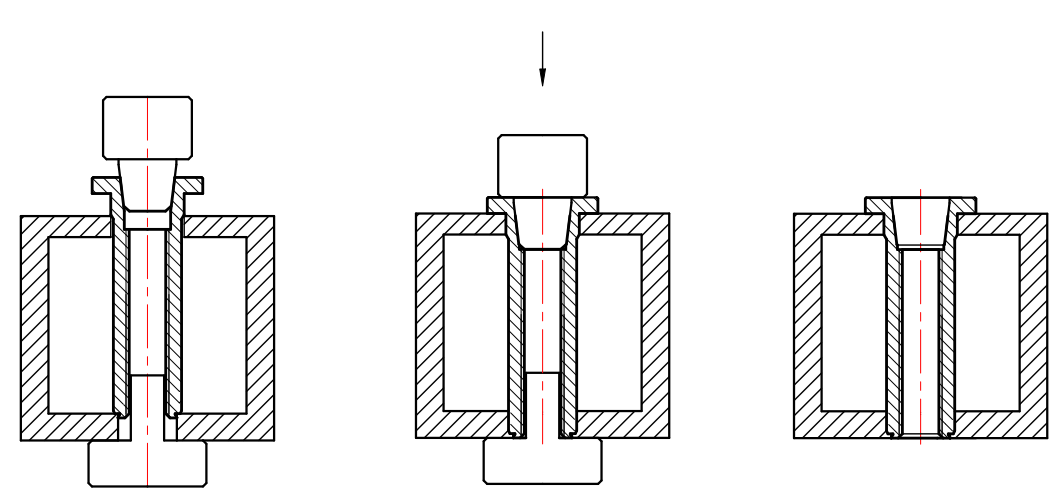

套筒安裝采用的工裝及安裝步驟見下圖。
采用數控油壓設備壓裝，設備應具有工作壓力、工作行程、速度可調的控制系統。
壓裝時應保持型材的穩固和水平，并要保持其軸心與型材平面垂直。壓裝過程應平穩、均勻加載，壓裝速度和工作壓力應符合表5規定。
壓裝后，套筒的口面應與型材平面持平或略低于型材平面。
00001注：1）沖頭與定位座應有由碳鋼或合金鋼制作，硬度應≥40HRC。沖頭外形尺寸應根據產品結構和實際安裝要求與客戶協商確定。定位座的桿部外徑應小于螺紋小徑0.05～0.10mm。
